스바키체인
◑ 롤러 체인 전동의 특징
- 큰 감속비를 얻을 수 있습니다. (일반적으로 1:7까지)
- 긴 축간 거리(통상 4M 이하)를 확보할 수 있습니다. 축간 거리의 자유도가 높은 것도 장점입니다.
- 체인의 양면을 모두 사용할 수 있으므로, 다축 전동이 가능합니다.
- 장착 및 교체가 용이합니다. (절단 및 연결이 용이)
- 짧은 축간 거리에 체인을 사용하는 구조이면, 축이 수직이어도 구동 및 사용이 가능합니다.
- 벨트 구동에 비해, 동일한 토크로 스프라켓 외경을 줄일 수 있습나다.
- 힘의 전달이 많은 잇 수로 이루어지므로, 스프라켓의 이의 마모가 기어보다도 유리합니다.
- 기어에 비해 충격 흡수 능력이 높습니다.
◑ 구조

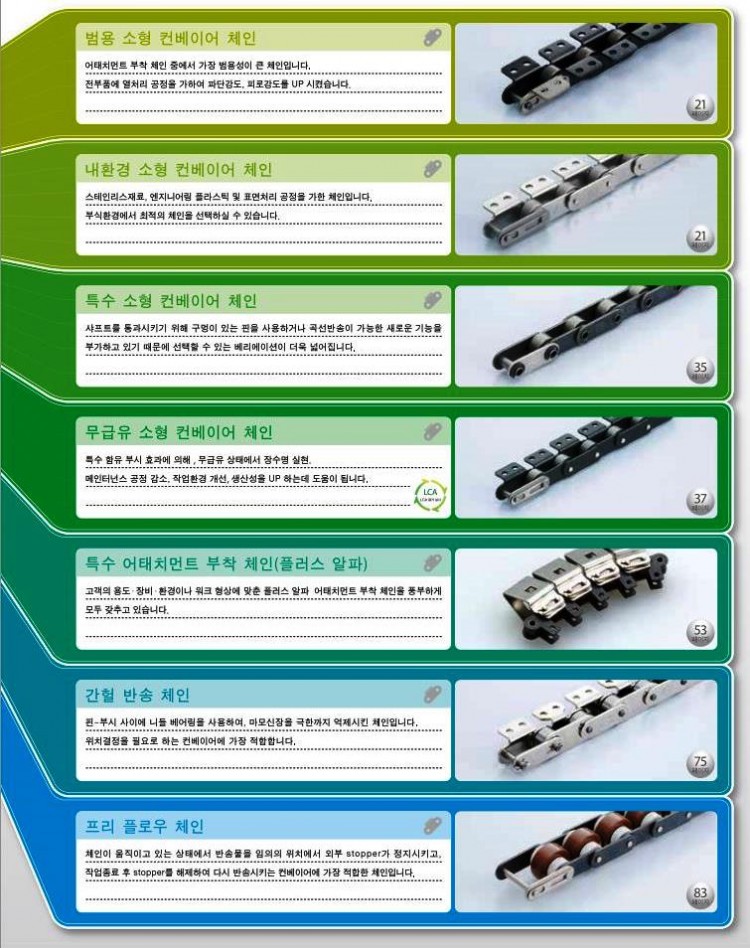

◑ 소형 컨베이어 체인의 종류와 구조
▷ 더블 피치 체인
- 어태치먼트 부착 RS 형에 비해, 체인 피치는 2배 (더블 피치), 플레이트 형태는 평평하게 되어 있습니다.
- 롤러 형식에는 R 롤러와 S 롤러가 있으며, 용도에 따른 사용 구분이 가능합니다.
- 더블 피치형 스프라켓과 RS 스프라켓 (S 롤러로 톱니 수가 30개 이상인 경우) 을 사용할 수 있습니다.
- 비교적 장거리, 저속 반송에 적합합니다.
▷ RS 형 어태치먼트 부착 체인
- RS 롤러 체인 (전동용) 타입의 플레이트에, 어태치먼트를 부착한 체인입니다.
- 체인 피치가 작기 때문에, 작은 물품을 작은 피치로 반송할 수가 있으며, 일반적으로 단거리 반송에 적합합니다.
- 고속, Smooth, 정숙한 운전이 가능합니다.
- 대부분의 경우 RS 스프라켓이 사용됩니다.
◑ 제품라인업
더블피치체인
◎ 더블 피치 체인
어태치먼트 부착 RS 형 체인에 비해, 체인 피치는 2배 (더블 피치), 플레이트 형태는 평평하게 하여, 어태치먼트를 부착한 반송용 체인입니다.
RS형 체인
◎ 어태치먼트 부착 RS 형 체인
RS 롤러 체인 (전동용) 타입의 플레이트에 어태치먼트를 부착한 반송용 체인입니다.
작은 물건을 작은 피치로 반송할 수 있어, 일반적으로 단거리 반송에 적합합니다.
평판형롤러체인
◎ RF 형 롤러 체인
어태치먼트 부착 RS 형 체인의 플레이트 형태를 평평하게 하여, 플레이트에 직접 실어 반송을 가능하게 한 체인입니다.
